Trong ngành kim hoàn, sự sáng tạo thường bắt nguồn từ những nét chì trên giấy – đó là bản vẽ tay truyền thống. Tuy nhiên, để đưa ý tưởng nghệ thuật đó vào sản xuất chính xác bằng công nghệ hiện đại, một quy trình số hóa trang sức chuẩn mực là điều bắt buộc. Quá trình này không chỉ đơn thuần là vẽ lại mà là một chuỗi các bước kỹ thuật, biến một phác thảo 2D giàu cảm xúc thành một mô hình 3D hoàn chỉnh, sẵn sàng cho in ấn và đúc.
Bài viết chuyên sâu này sẽ hướng dẫn bạn toàn bộ quy trình số hóa trang sức chuyên nghiệp, từ việc giải mã ý tưởng trên giấy, chọn lựa công cụ CAD/CAM phù hợp, cho đến các bước tối ưu hóa kỹ thuật số để tạo ra file STL trong chế tác hoàn hảo. Nắm vững cách chuyển bản vẽ tay sang 3D là chìa khóa để người thợ kim hoàn hiện đại kết hợp tài năng thủ công với sức mạnh của công nghệ, mở ra khả năng sản xuất không giới hạn.
1. Phân Tích Ý Tưởng: Bước Khởi Đầu của Quy Trình Số Hóa Trang Sức
Bản vẽ tay là ngôn ngữ nghệ thuật, nhưng cần được "dịch" sang ngôn ngữ kỹ thuật trước khi số hóa.

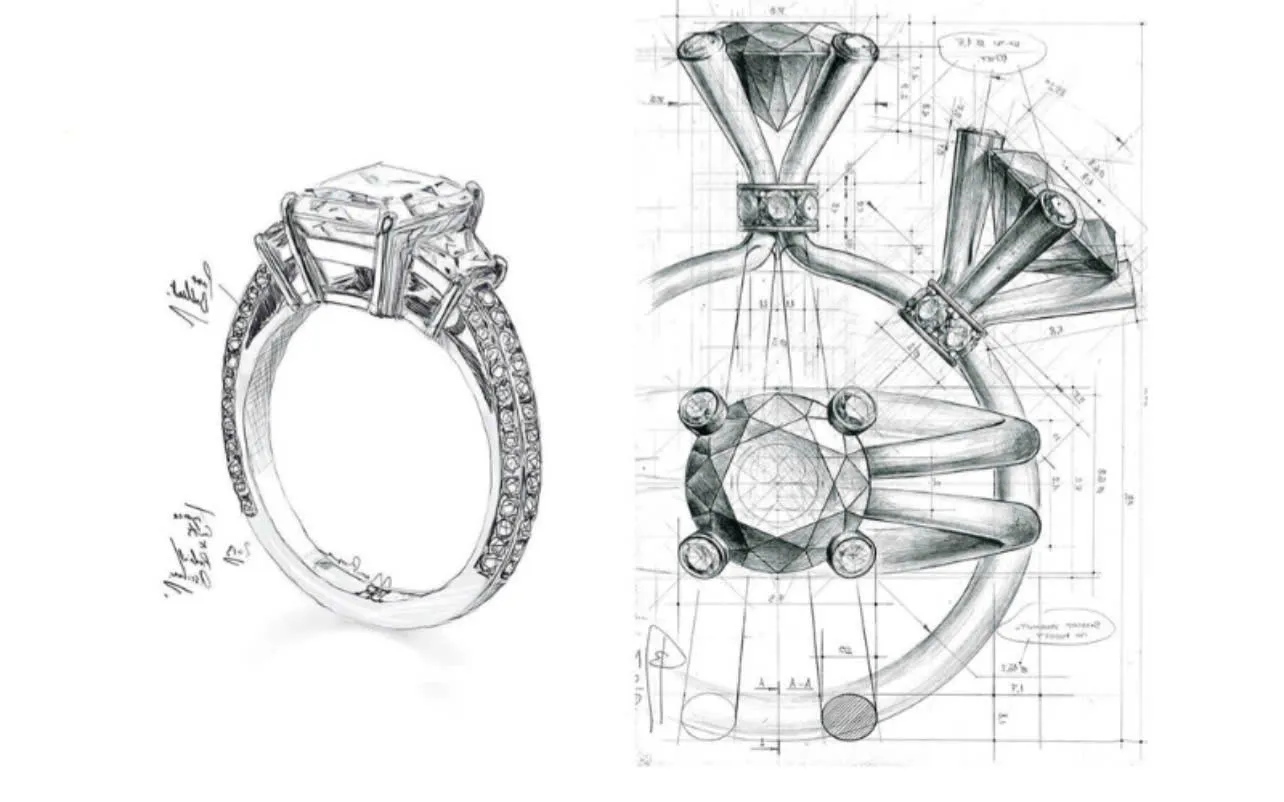

1.1. Giải Mã Bản Vẽ Tay
- Phân tích tỷ lệ và kích thước: Xác định kích thước thực tế của các thành phần chính (đá chủ, thân nhẫn, độ dày) trên bản vẽ tay.
- Xác định tiêu chuẩn chế tác: Xác định loại chấu (Prong, Channel, Bezel), độ dày kim loại tối thiểu (Minimum Thickness) và loại đá sẽ sử dụng.
- Xác định loại đường cong: Phân biệt các hình dạng hình học đơn giản (chủ yếu là NURBS) và các chi tiết hữu cơ (cần điêu khắc mesh).
1.2. Công Cụ Hỗ Trợ Số Hóa Sơ Khai
- Sử dụng máy Scan 2D: Kỹ thuật scan hoặc chụp ảnh bản vẽ tay với tỷ lệ chuẩn để đưa vào phần mềm CAD làm ảnh nền (Background Image) cho việc truy vết (Tracing).
- Khái niệm "2.5D to 3D": Việc dựng hình dựa trên các đường profile 2D được trích xuất từ bản vẽ.
2. Các Bước Chuyển Bản Vẽ Tay Sang 3D Bằng Phần Mềm CAD
Đây là giai đoạn cốt lõi của quy trình số hóa trang sức, nơi các đường nét 2D được tái tạo trong không gian ba chiều.
2.1. Dựng Khung Dây (Wireframe Modeling)
- Truy vết (Tracing) và Curves: Sử dụng các lệnh vẽ đường cong (Line, Arc, Spline) để tái tạo các đường viền chính của bản vẽ tay trên mặt phẳng X-Y và X-Z, đảm bảo tính tiếp tuyến (Tangency) mượt mà.
- Xác định Tiết Diện (Profile Curves): Vẽ các mặt cắt ngang (Cross-sections) của nhẫn hoặc mặt dây chuyền để chuẩn bị cho bước tiếp theo.
2.2. Xây Dựng Bề Mặt (Surface Modeling)
- Sử dụng lệnh Sweep/Loft: Áp dụng các đường profile lên khung dây để tạo ra các bề mặt 3D mượt mà và chính xác.
- Tạo hình khối (Solid Modeling): Sử dụng các phép toán Boolean (Union, Difference) để ghép các khối lại và khoét bỏ các phần không cần thiết (ví dụ: khoét lỗ gắn đá, lòng nhẫn).
2.3. Tối Ưu Chi Tiết Nghệ Thuật (Modeling Chi Tiết Phức Tạp)
- Kết hợp ZBrush: Khi chuyển bản vẽ tay sang 3D có chi tiết khắc hoặc hoa văn hữu cơ, sử dụng ZBrush để điêu khắc chi tiết rồi nhập ngược lại CAD.

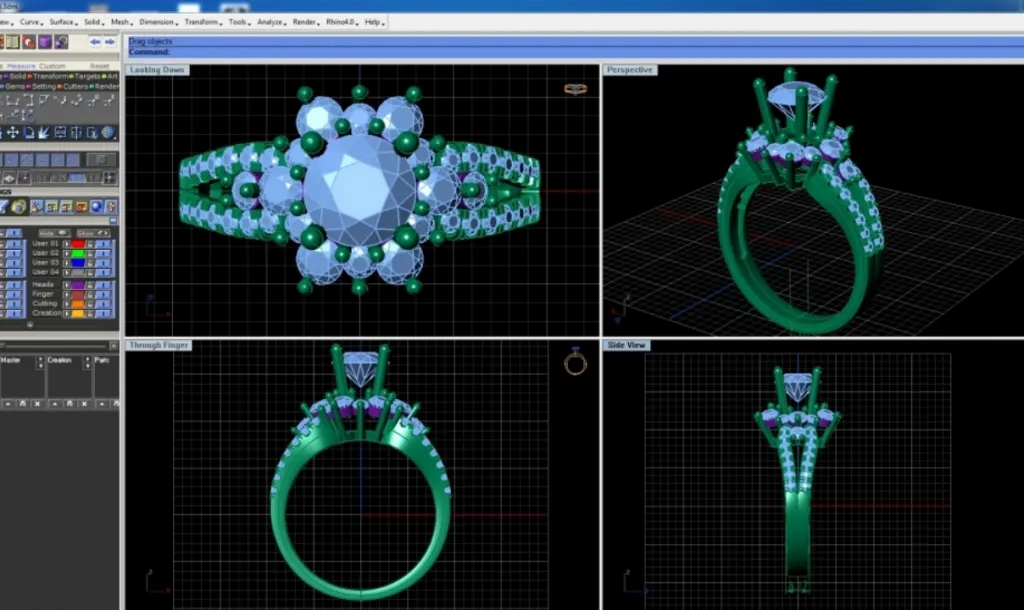

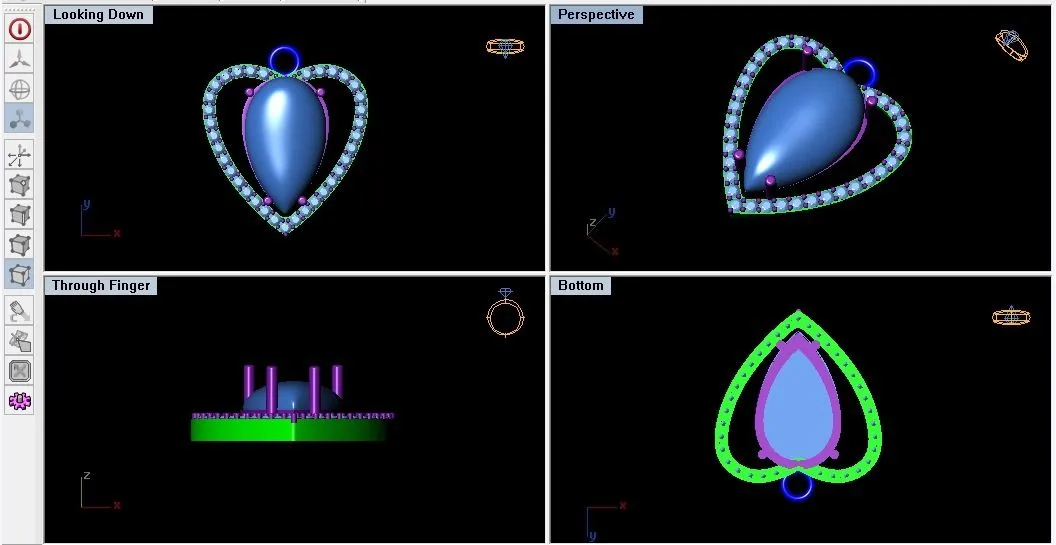

- Tạo chấu và ổ đá: Sử dụng các công cụ chuyên dụng trong Matrix/Rhino để tạo chấu (Prongs) và các vị trí gắn đá theo kích thước chính xác.
3. Hoàn Thiện Kỹ Thuật Số và Xuất File STL Trong Chế Tác
Đầu ra của quy trình số hóa trang sức phải là một file hoàn hảo, không lỗi, sẵn sàng cho máy in 3D.
3.1. Kiểm Tra Tính Chế Tác (Manufacturability Check)
- Kiểm tra độ dày kim loại: Phân tích mô hình để đảm bảo tất cả các thành phần đều có độ dày tối thiểu an toàn (thường $\geq 0.8 \text{mm}$).
- Kiểm tra tính Solid và lỗi Mesh: Đảm bảo mô hình là Closed Poly-Surface (khối đặc) để máy in 3D và máy đúc hoạt động chính xác.
3.2. Quy Trình Xuất File STL Trong Chế Tác
- File STL (Stereolithography): Phân tích định dạng file lưới tam giác này và tại sao nó là định dạng chuẩn cho in 3D.
- Cài đặt Độ phân giải (Resolution): Hướng dẫn thiết lập dung sai (Tolerance) và góc độ (Angle) khi xuất file STL để đạt độ mịn cao nhất cho máy in mà không làm file quá nặng.
3.3. Chuẩn Bị Cho CAM (Computer-Aided Manufacturing)
- Gắn cây đúc (Sprue Attachment): Đặt cây đúc (Sprue) vào vị trí tối ưu trên mô hình 3D, cân bằng giữa khả năng điền kim loại và giảm thiểu công đoạn mài dũa.

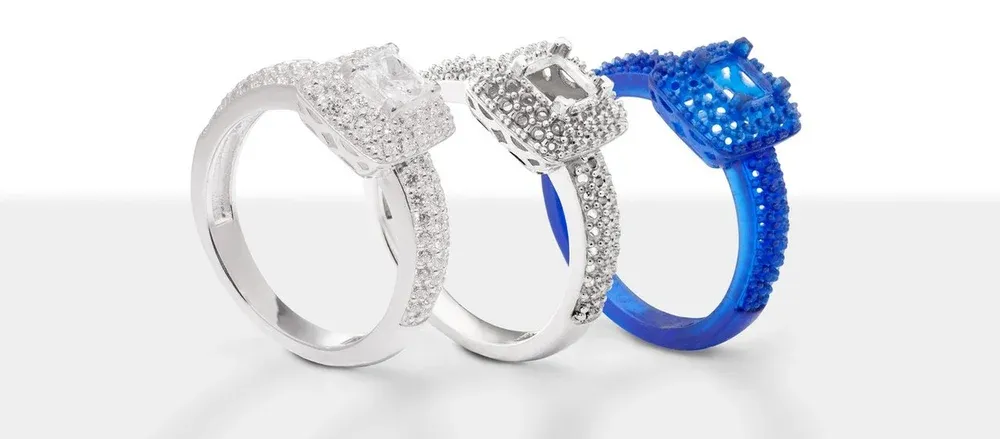

- Quản lý phiên bản file: Đảm bảo file được đặt tên và lưu trữ đúng cách, sẵn sàng cho công đoạn in sáp 3D.
4. Những Thách Thức Khi Chuyển Bản Vẽ Tay Sang 3D
Việc chuyển giao công nghệ luôn đi kèm với các vấn đề cần xử lý.
4.1. Mất Mát Cảm Xúc Thiết Kế
- Thách thức: Mô hình 3D có thể quá hoàn hảo, thiếu đi tính "thủ công" và nét riêng của bản vẽ tay.
- Giải pháp: Sử dụng ZBrush hoặc các công cụ điêu khắc để thêm các chi tiết bất đối xứng hoặc texture mờ (texture mờ) để mô phỏng sự thô mộc.
4.2. Xử Lý Lỗi Tỷ Lệ (Scaling Errors)
- Nguyên nhân: Lỗi thường gặp khi người thiết kế không dùng các đơn vị đo lường chuẩn xác ngay từ bản vẽ tay.
- Giải pháp: Luôn sử dụng Reference objects (đối tượng tham chiếu) có kích thước chuẩn trong phần mềm CAD.
Kết Luận: Nắm Bắt Tương Lai Công Nghệ
Quy trình số hóa trang sức là cầu nối bắt buộc giữa nghệ thuật truyền thống và hiệu suất công nghiệp. Việc thành thạo cách chuyển bản vẽ tay sang 3D và tạo ra file STL trong chế tác chuẩn xác không chỉ giúp bạn bảo tồn sự sáng tạo ban đầu mà còn đảm bảo sản phẩm cuối cùng đạt tiêu chuẩn chất lượng cao nhất. Đây là kỹ năng cốt lõi giúp nhà thiết kế kim hoàn hiện đại làm chủ toàn bộ chuỗi giá trị, từ ý tưởng đến sản phẩm hoàn chỉnh.
